Elektronik Çalışma Soruları

 1. Bir diyotun eşik gerilimi neyi ifade eder?

a) Maksimum çalışma akımını

b) Ters yöndeki dayanma gerilimini

c) Diyotun iletime geçmesi için gerekli minimum gerilimi

d) Diyotun sıcaklık katsayısını
e) Diyotun çalışma frekansını

2. Aşağıdakilerden hangisi bir diyot çeşididir?
a) IGBT
b) MOSFET
c) Zener Diyot
d) Triyak
e) BJT
3.LED diyotların en önemli özelliği nedir?
a) Akım sınırlaması yapmaları
b) Ters gerilim dayanımı
c) Işık yaymaları
d) Ters yönde çalışmaları
e) Enerji depolamaları
4. Zener diyotlar hangi çalışma prensibine dayanır?
a) Düz yön iletimde çalışır
b) Ters kırılma geriliminde sabit gerilim sağlar
c) Kapasitif etki ile çalışır
d) Faz kaydırma yapar
e) Akımı sınırlandırır
5. Silisyum diyotların tipik eşik gerilimi kaç volttur?
a) 0.1 V
b) 0.7 V
c) 1.1 V
d) 2.0 V
e) 3.3 V
6. Bir diyotun anot ve katot bağlantıları nasıl test edilir?
a) Multimetre ile diyot testi yaparak
b) Osiloskop kullanarak
c) Ampermetre ile akımı ölçerek
d) Röle kullanarak
e) Frekans ölçer ile
7. Bir doğrultma devresinde kullanılan diyot çeşidi hangisidir?
a) LED
b) Silisyum Diyot
c) Foto Diyot
d) Varaktör
e) Schottky
7.Schottky diyotun en büyük avantajı nedir?
a) Düşük maliyet
b) Düşük eşik gerilimi
c) Ters gerilim dayanımı
d) Yüksek frekansta çalışma
e) Akım sınırlandırma
8.Bir tam dalga doğrultucu devresinde kaç diyot kullanılır?
a) 1
b) 2
c) 4
d) 6
e) 8
9. Foto diyotlar hangi alanda kullanılır?
a) Güç devrelerinde
b) Işık algılama sistemlerinde
c) Gerilim regülasyonu
d) Doğrultucu devrelerde
e) Osilasyon devrelerinde
10. Transistörün üç terminali hangileridir?
a) Gate, Source, Drain
b) Base, Collector, Emitter
c) Anot, Katot, Gate
d) Drain, Base, Emitter
e) Source, Collector, Base
11. Zener diyotların kullanıldığı devrelerden biri aşağıdakilerden hangisidir?
a) Anahtarlama devresi
b) Gerilim regülatörü
c) Akım sınırlayıcı devre
d) Osilatör devresi
e) Yüksek frekans filtre devresi

12.Bir yarı dalga doğrultma devresinde diyot ne iş yapar?

11. a) Gerilim yükseltir
    b) Alternatif akımın bir yönünü geçirir
    c) Frekans artırır
    d) Akımı sınırlar
    e) Sinyali yükseltir

12. Varaktör diyotlar hangi amaçla kullanılır?
    a) Akım kontrolü
    b) Gerilim sınırlama
    c) Kapasitans kontrolü
    d) Sıcaklık kompanzasyonu
    e) Zaman gecikmesi

13. Ters kutuplama altında çalışan diyot çeşidi hangisidir?
    a) Zener diyot
    b) LED diyot
    c) Varaktör diyot
    d) Foto diyot
    e) Schottky diyot

14. Bir diyotun ters yönde bağlanması sonucu ne olur?
    a) Diyot iletime geçer
    b) Diyot yalıtkan hale gelir
    c) Gerilim yükselir
    d) Akım sınırlanır
    e) Diyot kısa devre olur

15. Schottky diyotların kullanım alanı nedir?
    a) Yüksek frekans anahtarlama devreleri
    b) Akım sınırlama devreleri
    c) Filtre devreleri
    d) Osilasyon devreleri
    e) Doğrultma devreleri

16. Diyotların ters yönde yüksek gerilim uygulanırsa ne olur?
    a) İletim artar
    b) Ters kırılma meydana gelir
    c) Akım azalır
    d) Gerilim sıfırlanır
    e) Diyot kapasite yüklenir

17. LED diyotlar aşağıdaki hangi özellikte çalışır?
    a) Ters yönde gerilim iletir
    b) Akım geçtikçe ışık yayar
    c) Sinyal yükseltir
    d) Frekans düşürür
    e) Kapasite artırır

18. Diyotların çalışma prensibi hangi malzeme özelliğine dayanır?
    a) P-N bağlantısı
    b) Yüksek direnç değeri
    c) Yarı iletken yalıtkanlığı
    d) Metal oksit yapısı
    e) Kapasitif etki

19. Tünel diyotların önemli özelliği nedir?
    a) Negatif direnç bölgesine sahip olmaları
    b) Kapasitif yükleme yapmaları
    c) Ters gerilim dayanımı
    d) Işık yaymaları
    e) Akım sınırlamaları

21. Transistörün aktif bölgesinde çalışma koşulu nedir?
    a) Base-emitter gerilimi pozitif, kolektör akımı mevcut
    b) Kolektör-emitter gerilimi sıfır
    c) Base akımı sıfır
    d) Gate gerilimi yükseltilmiş
    e) Akım ters yönde akar

22. Darlington transistörün avantajı nedir?
    a) Yüksek kazanç sağlar
    b) Düşük frekanslı çalışır
    c) Az güç harcar
    d) Negatif direnç gösterir
    e) Yüksek ters dayanımı vardır

23. MOSFET’lerde kapı (Gate) akımı neden sıfıra yakın kabul edilir?
    a) Kapasitif yükleme nedeniyle
    b) Yüksek akım direnci nedeniyle
    c) Yalıtımlı kapı yapısı nedeniyle
    d) Ters kutuplama etkisi nedeniyle
    e) Sıcaklık artışı nedeniyle

24. BJT transistörlerin kazanç katsayısı aşağıdaki sembolle gösterilir?
    a) Vce
    b) β (Beta)
    c) Ic
    d) Ib
    e) α (Alpha)

25. N-Kanal MOSFET’te akım akış yönü nasıldır?
    a) Source’den Gate’e
    b) Drain’den Source’e
    c) Base’den Collector’a
    d) Gate’den Drain’e
    e) Collector’dan Base’e

26. BJT transistörlerin ters doyum bölgesinde çalışması ne anlama gelir?
    a) Akım maksimumdur
    b) Kolektör gerilimi sıfırdır
    c) Base-kollektör ters kutupludur
    d) Direnç maksimum olur
    e) Frekans sıfırlanır

27. Bir transistör anahtar olarak çalışırken hangi bölgede çalışır?
    a) Aktif bölge
    b) Kesim ve doyum bölgesi
    c) Lineer bölge
    d) Kapasitif bölge
    e) Pozitif bölgede

28. IGBT’ler hangi devrelerde yaygın kullanılır?
    a) Güç elektroniği devreleri
    b) RF amplifikatörlerinde
    c) Ses devrelerinde
    d) Osilatör devrelerinde
    e) Filtre devrelerinde

29. Transistörün “Emitter” terminali hangi işlevi görür?
    a) Akımı toplar
    b) Akımı yayar
    c) Gerilimi kontrol eder
    d) Kapasite yükler
    e) Enerji depolar

30. Field Effect Transistor (FET)’in avantajı nedir?
    a) Yüksek akım dayanımı
    b) Düşük güç tüketimi
    c) Yüksek sıcaklık direnci
    d) Negatif direnç gösterir
    e) Frekans artırımı sağlar

31. 11.Bir NPN transistörün çalışabilmesi için ne gereklidir?
    a) Kolektör gerilimi emitörden küçük olmalıdır
    b) Base-emitter gerilimi pozitif olmalıdır
    c) Base-kollektör gerilimi negatif olmalıdır
    d) Ters gerilim uygulanmalıdır
    e) Gate akımı sağlanmalıdır

32. MOSFET transistörün iki temel tipi nedir?
    a) N-Kanal ve P-Kanal
    b) NPN ve PNP
    c) Doygunluk ve Kesim
    d) Pozitif ve Negatif
    e) Kapasitif ve İletken

33. Transistörün ana görevi nedir?
    a) Gerilim düşürme
    b) Anahtarlama ve yükseltme
    c) Akım sınırlama
    d) Frekans düşürme
    e) Enerji depolama

34. IGBT hangi tip bir transistördür?
    a) BJT
    b) Yalıtımlı kapılı bipolar transistör
    c) MOSFET
    d) Darlington
    e) Schottky

35. Bir transistörün kesim bölgesinde akımı nasıldır?
    a) Maksimum
    b) Yükseltilmiş
    c) Tersine akışlı
    d) Sıfır
    e) Azaltılmış

36. Bir transistörün doygunluk bölgesindeki özelliği nedir?
    a) Gerilim sıfırdır
    b) Akım maksimumdur
    c) Direnç sıfırdır
    d) Akım kesilir
    e) Ters polarizasyon oluşur

37. Transistörle yapılan yükseltme devresinde sinyal hangi bacaklara uygulanır?
    a) Base – Emitter
    b) Collector – Emitter
    c) Gate – Drain
    d) Source – Gate
    e) Anot – Katot

38. MOSFET transistörler nerede kullanılır?
    a) Alçak frekans devrelerinde
    b) Yüksek hızlı anahtarlama devrelerinde
    c) Sabit gerilim kaynaklarında
    d) Analog filtrelerde
    e) Basit doğrultucu devrelerinde

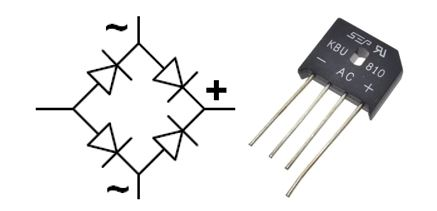

39. Aşağıdaki resimdeki diyot uygulama devresinin adı nedir?

a) Tam Dalga Doğrultucu Devresi

b) Yarım Dalga Doğrultucu Devresi

c)Köprü Tipi Tam Dalga Doğrultucu Devresi

d)Kenetleyici Devresi

e)Schmitt Trigger Devresi

41. Aşağıdaki şekil hangi elemanın akımlarının hareketini temsil etmektedir?



a)Silisyum diyot

b)Zener Diyot

c)Schotky Diyot

d)Varaktör Diyot

e)Transistör

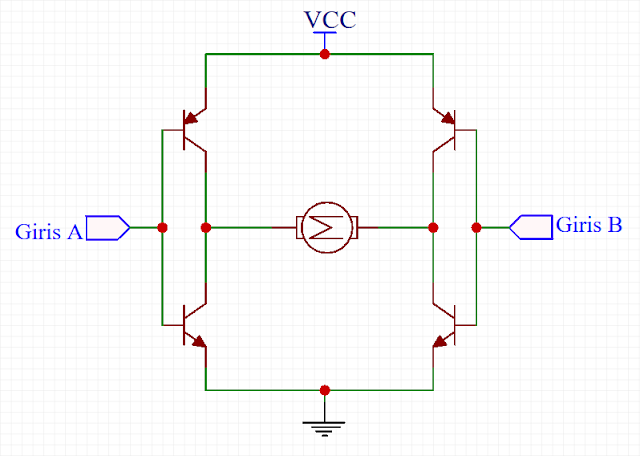

42. Aşağıdaki transistör devresine ne ad verilir?

a)Schmitt Trigger

b)Strain Gage

c)H Köprüsü

d)DC Motor Sürme Devresi

e)Darlington

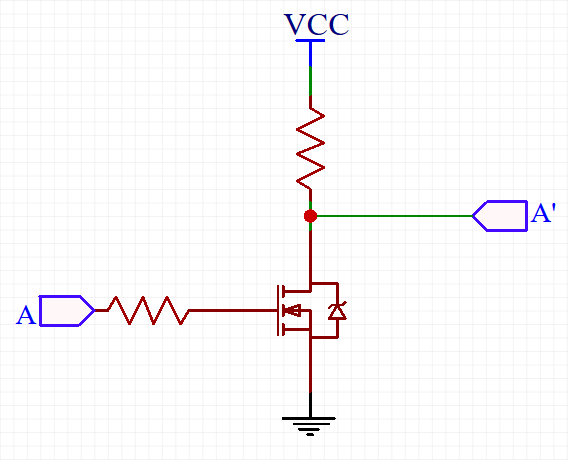

43. Aşağıdaki transistör devresi hangi matıksal kapıya aittir?

a)AND

b)OR

c)NAND

d)NOR

E)NOT

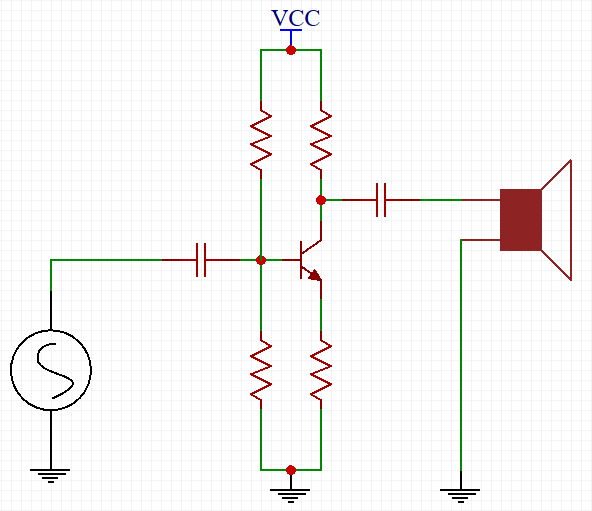

44. Aşağıda ses sisnyalini yükselten devrenin adı nedir?

A)Ortak beyzli devre

B)Ortak Emiterli devre

C)Ortak kollektörlü devre

D)Ortak gerilimli devre

E)Ortak tetiklemeli devre

47. Transistörler, aşağıdaki hangi alanda en az kullanılır?

A) Bilgisayarlar
B) Cep telefonları
C) Saatler
D) Otomobiller
E) Tıp cihazları

48. Transistörlerin elektronik devrelerdeki temel işlevi nedir?

A) Sadece sinyalleri güçlendirmek
B) Sadece anahtarlama yapmak
C) Sinyalleri güçlendirmek ve anahtarlama yapmak
D) Elektrik üretmek
E) Elektrik akımını engellemek

49. Aşağıdaki devre elemanının adı nedir?

a) N tipi MOSFET

b)NPN tipi BJT

c)P tipi MOSFET

d)PNP tipi BJT

e)UJT

50. Gunn diyotu ilk olarak kim tarafından keşfedilmiştir?

A) John Bardeen
B) J.B. Gunn
C) William Shockley
D) Robert Noyce
E) Jack Kilby

51. Gunn diyotları en çok hangi alanda kullanılır?

A) Doğrultucu olarak
B) Amplifikasyon
C) Osilasyon
D) Devre açma-kapama
E) Gerilim regülasyonu

52. Gunn diyotlarında oluşan osilasyonun temel nedeni nedir?

A) PN birleşimindeki yük taşıyıcıların difüzyonu
B) Malzemenin negatif diferansiyel direnç özelliği
C) Harici bir AC kaynağının uygulanması
D) Isı etkisiyle oluşan gerilim düşümü
E) Malzemenin manyetik özellikleri

53.Aşağıdaki resimdeki diyot çeşidinin adı nedir?

A)Silisyum Diyot

B)Germanyum diyot

C)Schottky Diyot

D)Köprü tipi diyot

E)Tünel diyot

54. Aşağıdaki diyot çeşidinin adı nedir?

A)Silisyum Diyot

B)Germanyum diyot

C)Foto diyot

D)IR Diyot

E)Tünel diyot

55. Aşağıdaki devrenin adı nedir?

A)Kenetleyici

B)Kırpıcı

C)Doğrultucu

D)Schmitt Trigger

E)Gerilim İzleyici
